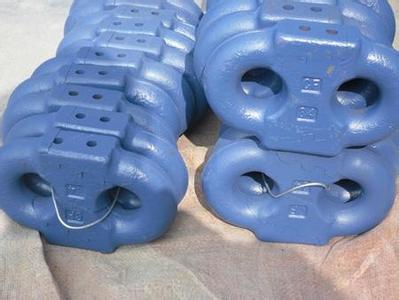

圓環鏈用扁平鏈接環
用途：廣泛地應用在各種采礦運輸設備的鏈傳動系統中
型號：26*92 30*108 34*126 38*137 42*146 48*152
結構特點：
1、本產品是一種新型的弧形齒接鏈環，接鏈環的頂圓和根圓采用同圓不同心結構；
2、接鏈環中間裝有一個鎖銷，安裝十分方便；
3、平環、立 環均可安裝使用。
| 尺寸和機械性能 |
| 規格 mm |
主要尺寸 |
重量 Kg |
試驗負荷 kN |
試驗負荷下最大伸長率 % |
最小破斷負荷 kN |
|||||
| d1 | R | L | m | h | c | |||||
| 18×64 | 22 | 29 | 102 | 66 | 22 | 46 | 1.1 | 320 | 1.2 | 370 |
| 22×86 | 26 | 37 | 130 | 94 | 26 | 44 | 1.3 | 480 | 1.2 | 550 |
| 24×86 | 28 | 39 | 134 | 84 | 28 | 44 | 1.5 | 570 | 1.2 | 660 |
| 26×92 | 30 | 44 | 144 | 94 | 32 | 50 | 1.9 | 640 | 1.2 | 770 |
| 30×108 | 34 | 49 | 168 | 108 | 35 | 60 | 2.8 | 850 | 1.2 | 1020 |
| 34×126 | 38 | 54 | 194 | 118 | 40 | 68 | 4.3 | 1100 | 1.2 | 1300 |
| 38×137 | 41 | 58 | 213 | 132 | 45 | 72 | 5.5 | 1360 | 1.2 | 1630 |
| 42×152 | 50 | 65 | 238 | 170 | 45 | 66 | 8 | 1660 | 1.2 | 2000 |

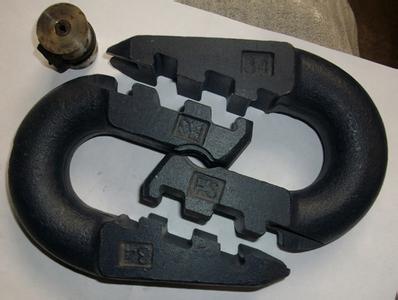

弧齒環的細節圖：
規格d×p d1) p L max b1 min b2 min h max r1) r1) m ax a max 14×50 14±0.6 50±0.6 80 17 54 17 24﹣20 20 34 18×64 18±0.6 64±0.6 102 20 66 23 28﹣20 34 46 22×86 22±0.7 86±0.9 132 24 85 27 35﹣20 46 58 24×86 24±0.8 86±0.9 136 26 29 38﹢20 26×92 26±0.8 92±0.9 146 28 97 33 41﹢20 49 63 30×108 30±0.9 108±0.1 170 32 109 36 47﹢20 55 72 34×126 34±1.0 126±1.3 193 36 121 41 52﹢20 61 82 38×137 38±1.1 137±1.4 215 40 134 46 58﹢20 67 92 42×152 42±1.3 152±1.5 238 44 150 51 64﹢20 73 101 注：倒角、弧面和過渡圓角應有盡量大的半徑。 1）尺寸d和r在120°范圍內包保證不變。 2）僅在兩邊對稱適用（可協商確定）。 主要機械性能 規格mm 初始負荷KN 實驗負荷KN 最小破斷負荷 KN 拉伸負荷 14×50 8 190 230 190 ～200 18×64 13 330 370 330 ～340 22×86 19 490 550 490 ～510 24×86 23 580 650 580 ～600 26×92 26 640 770 640 ～700 30×108 35 850 1020 850 ～900 34×126 45 1080 1300 1080 ～1200 38×137 57 1360 1630 1360 ～1500 42×152 69 1660 2000 1660 ～1800
