抽屜式活性炭吸附箱的氣體流向通常為：廢氣從活性炭吸附箱體一側的進風口進入，經多層抽屜內的活性炭層逐層吸附凈化，最后從活性炭吸附箱另一側的出風口排出。

常見活性炭吸附箱流向說明

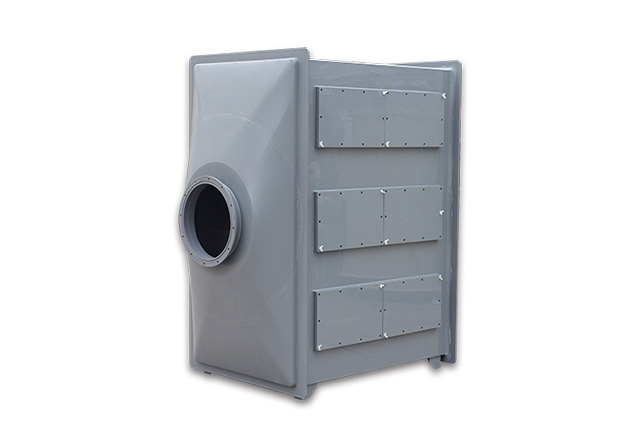

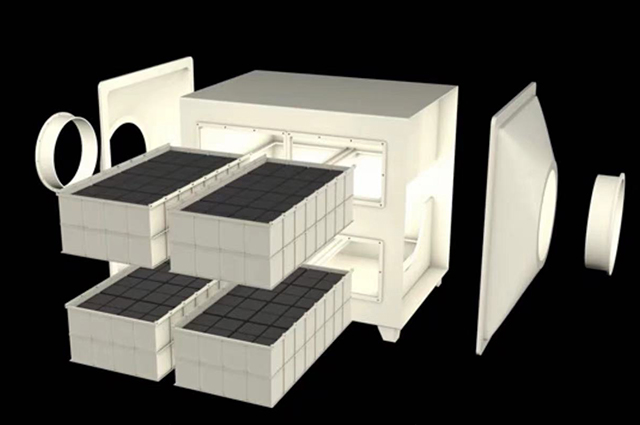

主流活性炭吸附箱結構：多為水平臥式，進風口與出風口分置箱體兩端，抽屜沿水平方向抽拉，氣流穿過抽屜內活性炭層，實現均勻吸附。

部分活性炭吸附箱設計：采用上下或左右交錯的抽屜排布，氣流呈蛇形彎折通過，延長接觸時間、提升凈化效率。

關鍵要點：活性炭吸附箱氣流需全程通過活性炭層，避免短路；抽屜密封良好，確保廢氣充分吸附后再排出。

一、水平臥式活性炭吸附箱（最常見）

活性炭吸附箱結構特點：箱體水平放置，抽屜沿長度方向水平抽出，進風口和出風口在箱體兩端。

活性炭吸附箱氣體流向：

廢氣從箱體一端的進風口進入；

氣流沿箱體長度方向水平穿過第一層抽屜的活性炭層；

再依次穿過第二層、第三層…… 所有抽屜的活性炭層；

最后從活性炭吸附箱體另一端的出風口排出。

二、蛇形折流活性炭吸附箱（提高接觸時間，效率更高）

結構特點：活性炭吸附箱體內部有隔板，抽屜上下 / 左右交錯布置，氣流多次轉向。

活性炭吸附箱氣體流向：

廢氣從下部進風口進入箱體下部；

氣流向上穿過最下層抽屜的活性炭層；

經上部隔板折流，向下穿過上一層抽屜的活性炭層；

再經下部隔板折流，向上穿過再上一層抽屜；

多次折流后，從活性炭吸附箱上部出風口排出。
